G1-W-V3.0 WiFi板(AP6255) 無線Wifi擴展板 Wifi模塊

二維碼
分享
微信
復制鏈接
SOC/DSP主控 AP6255
WiFi功能 支持2.4G OR 5G
HDMI輸出 支持
顯示屏 可選配
TV-OUT（CVBS） NTSC(720*480)/PAL(720*576)
PCB板尺寸 38*38mm
微信掃一掃咨詢
產品參數
SOC/DSP主控
AP6255
WiFi功能
支持2.4G OR 5G
HDMI輸出
支持
顯示屏
可選配
TV-OUT（CVBS）
NTSC(720*480)/PAL(720*576)
PCB板尺寸
38*38mm
我知道了
產品詳情

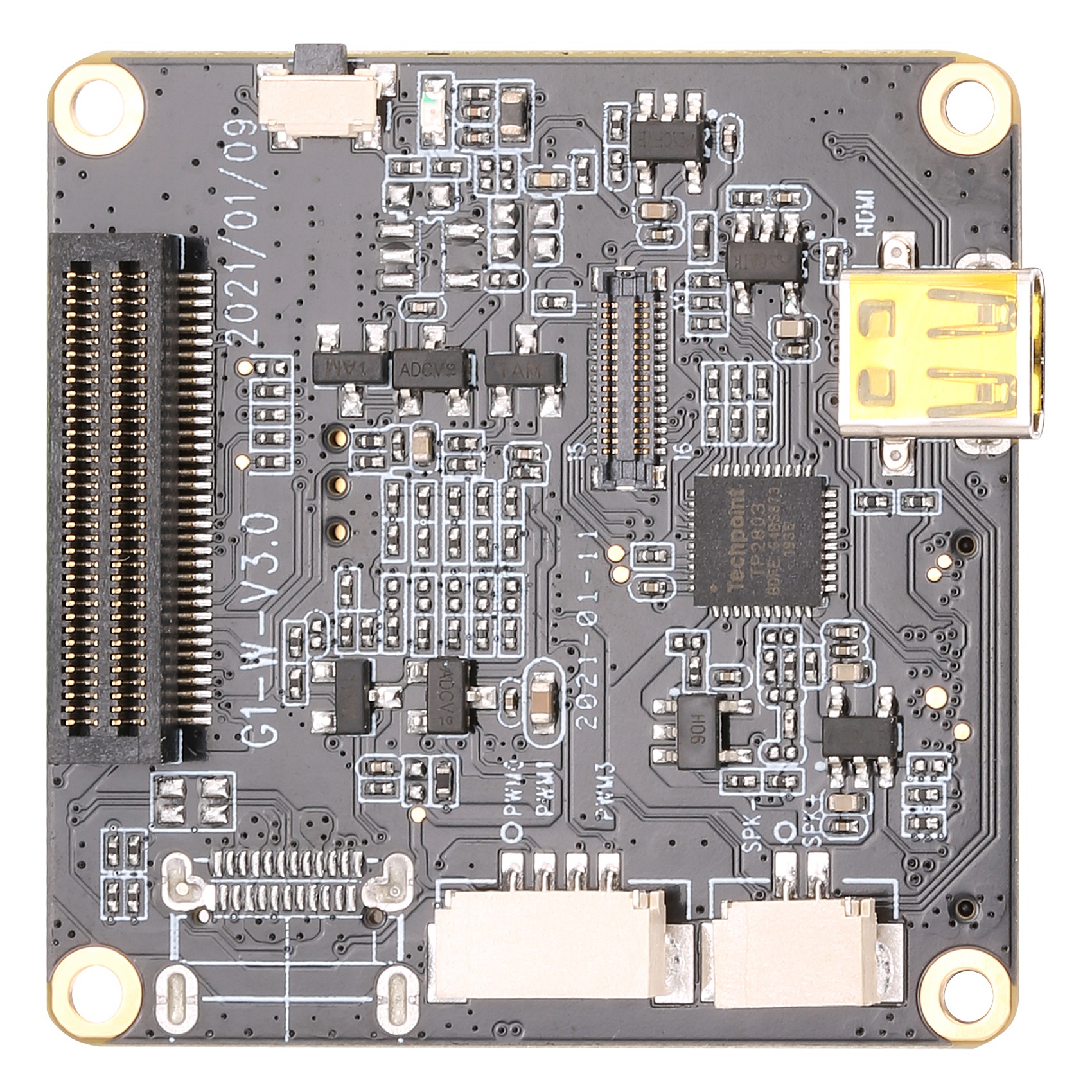

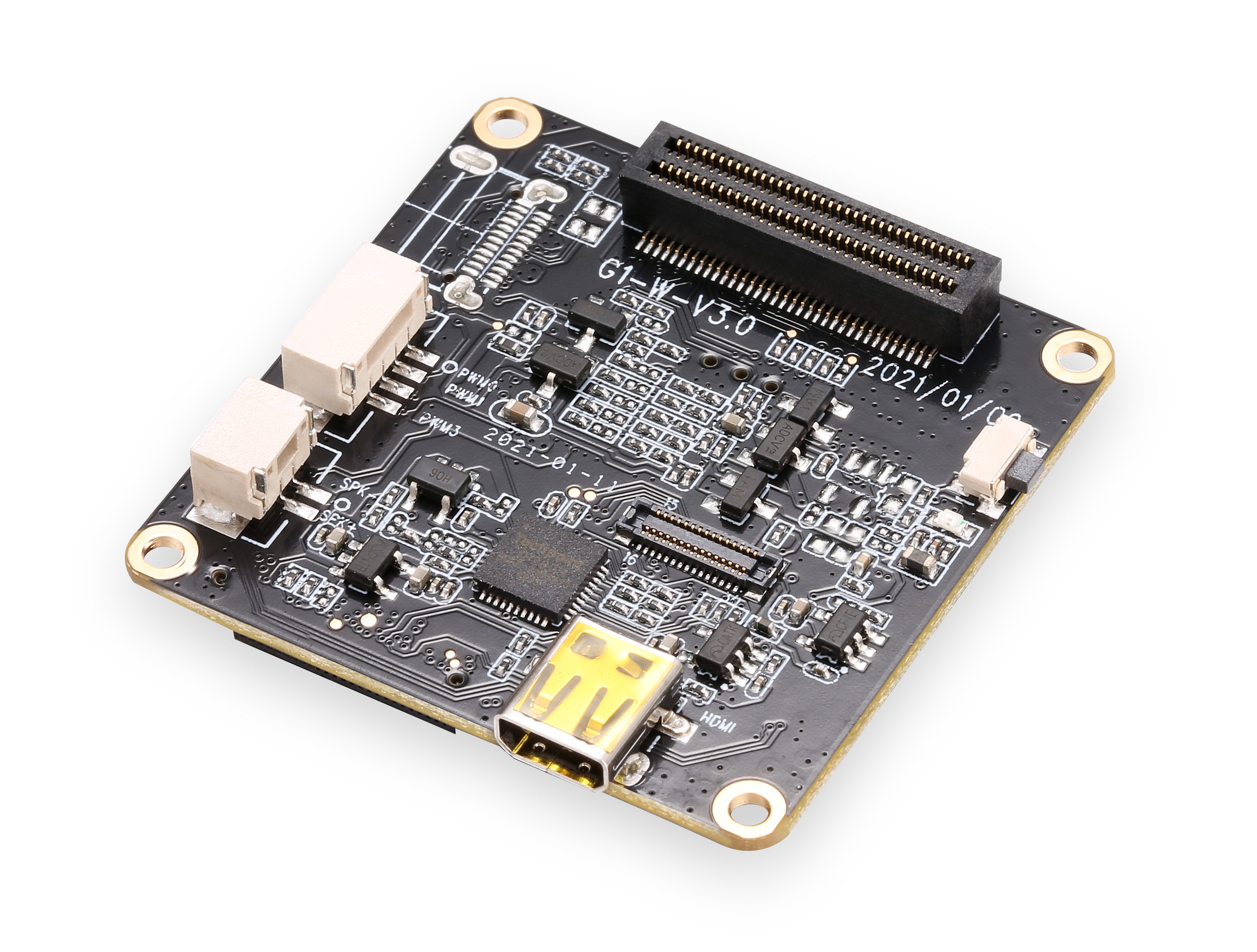

G1-W-V3.0 WiFi板（AP6255）


一、產品概述


本產品搭載AP6255單通雙頻WiFi模塊，支持使用單頻2.4G或5G無線wifi功能。板載支持HDMI、WiFi天線、WiFi按鍵（C按鍵）、顯示屏、觸控屏、CVBS（TV-Out）、串口（Uart3）等。可支持網口、藍牙、音頻接口、PWM等擴展接口。板框尺寸為38*38mm，必須配合本公司的指定攝像頭主板使用，此產品不可單獨獨立工作。


攝像頭 Wifi板           攝像頭 Wifi板




二、規格參數


項目
參數說明
項目
參數說明
產品名稱
G1 W V3.0 PCBA(AP6255)
規格型號
G1 W V3.0
硬件版本
G1 W V3.0
Wifi模塊
AP6255
頻段范圍
RF Specification
2.4G OR 5G
無線網絡標準
WLAN Standard
IEEE 802.11b/g/n/ac, WiFi compliant
2.4G 頻率范圍
Frequency Range
2.400 GHz ~ 2.497 GHz (2.4 GHz ISM Band)
5G 頻率范圍
Frequency Range
4.900 GHz ~ 5.845 GHz (5.0 GHz ISM Band)
2.4G信道
Number of Channels
2.4GHz：Ch1 ~ Ch14
5G信道
Number of Channels

2.4G傳輸速率
2-3M Byte
5G 傳輸速率
6-8M Byte
2.4G傳輸距離
50米（720P&1M空曠無干擾）
5G傳輸距離
30米（720P&1M空曠無干擾）
Micro HDMI
HDMI 1.4
CVBS（TV-Out）
720*576
HDMI 分辨率
4K@30FPS
CVBS Standard
NTSC/PAL（TV-Out）
PWM
3Pin PWM，1PIN APWMP
串口/Uart
RX3，TX3
ADC 按鍵
ADC Key
上、下、左、右、確認5向ADC按鍵
喇叭/Speak
0.4W
工作溫度
-10-+60°C
儲存溫度
-20-+80°C
濕度Humidity
20%-80%
PCB尺寸
38*38MM
PCB螺絲孔間距
34MM
PCB螺絲孔直徑
2MM
可擴展功能
Bluetooth V4.0、網口、音頻IC等




三、硬件接口功能說明

攝像頭 Wifi板


AP6255單通雙頻WiFi模塊，支持使用單頻2.4G或5G無線wifi功能，采用第一代IPEX通用全銅的標準天線座。通過兩個多PIN位的板對板連接器與主板相聯。


攝像頭 Wifi板


可支持一路模擬視頻CVBS（TV-OUT）信號輸出，預留了RX3、TX3，可通過此串口對相機進行設置及控制等操作。一路ADC按鍵接口，可接上、下、左、右、確認五個按鍵。


攝像頭 Wifi板


可短按Wifi開關（C鍵）對Wifi功能進行開與關，Wifi開啟時紅燈閃爍，連接成功后紅燈常亮。通過顯示屏接口可接指定的顯示屏及觸屏，采用Micro HDMI接口輸出，最高可支持4K 30FPS的視頻信號輸出。通過多PIN板對板連接器可連接網口、音頻IC等功能的擴展板。


攝像頭 Wifi板


通過以上的接口引出了3PIN 標準PWM接口和1PIN音頻輸出的APWMP接口，可以通過此接口控制相機模式切換、拍照、錄像等功能。


攝像頭 Wifi板


外擴喇叭接口，可支持外接0.4W的喇叭或通過更換設備連接音箱。




規格書下載：G1-W-V3.0 WiFi板（AP6255）規格書.pdf?
