攝像頭方案 (V39M主板+廣角無畸變模組)組合
一、產品概述
該組合方案搭配了 iCatch V39M核心主板、IMX377L1812廣角無畸變模組，使用板對板插座連接，也可使用極細同軸線連接，方便各種安裝場景。
搭載iCatch V39M?芯片，最高支持4K@60FPS，4K@30FPS，1080P@120FPS的H.264編碼的視頻。廣角無畸變模組采用SONY IMX377高品質cmos sensor，有效像素為1200萬，100度零畸變廣角鏡頭。支持多軸EIS防抖圖像增穩功能。最高支持512GTF存儲卡?？呻姵毓╇?。PCB板尺寸為38*38mm。
(V39M主板+廣角無畸變模組)組合方案，廣泛適用于USB攝像頭、航拍攝像頭、運動相機、防抖云臺相機、工業攝像機、拍照相機等視頻攝像產品。
二、規格參數
| 項目 | 參數說明 | 項目 | 參數說明 |
| 主控芯片(DSP) | iCatch V39M | 鏡頭型號 | 1812C6 100°無畸變鏡頭 |
| 圖像傳感器 | SONY IMX377（12M） | 傳感器類型 | CMOS |
| Sensor接口 | MIPI | 電池電壓 | 7.7V高壓鋰電池 |
| 有效像素點 | 1200萬 | 像面大小 | 1/2.3（7.81mm） |
| 存儲類型 | 外置TF卡,支持8G~512G class 10及以上卡,推薦使用U3 | Type-C接口 | Type-C USB 5V；連電腦U盤模式；連電腦PCCAM（攝像頭）模式 |
| 像素點大小 | 1.55um | EIS防抖 | 支持多軸 EIS防抖 圖像增穩 |
| 工作溫度 | -10-+60°C | 儲存溫度 | -20-+80°C |
濕度Humidity | 20%-80% | PCB尺寸 | 38*38MM |
| 擴展接口 | HDMI、Wifi、顯示屏、CVBS、音頻IC、鏡頭模組、Uart*3、I2C、SPI、MIC等 | ||
視頻分辨率 | 4K@24/25/30/fps,4K@48/50/60fps（差值） 2.7K@24/25/30/48/50/60fps 1440P@24/25/30/48/50/60fps 1080P@24/25/30/48/50/60/120fps 720P@24/25/30/48/50/60/120/240fps | ||
拍照分辨率 | 20M（5200x3900）(差值) 13M（4160x3120）(差值) 12M（4000x3000） 10M（3648x2736） 8M（3264x2448） 5M（2592x1944） 3M（2048x1536） 2M（1920x1080） | ||
| 焦距Focal Length | 3.24mm | 鏡頭TTL Total Length | 22.5mm |
光圈(F/NO.) | 2.7 | 材質Construction | 4Glasses+2Plastic+1 IR |
對角FOV(D) | 100° | 水平FOV(H) | 87° |
垂直FOV(V) | 71° | ChiefRay Angle | <14.9° |
畸變TV Distortion | <0.5% | 相對亮度Relative Illumination | >65% |
| Operation Temperature | -40°C-+85°C | Storage Temperature | -40°C-+95°C |
三、硬件接口功能說明

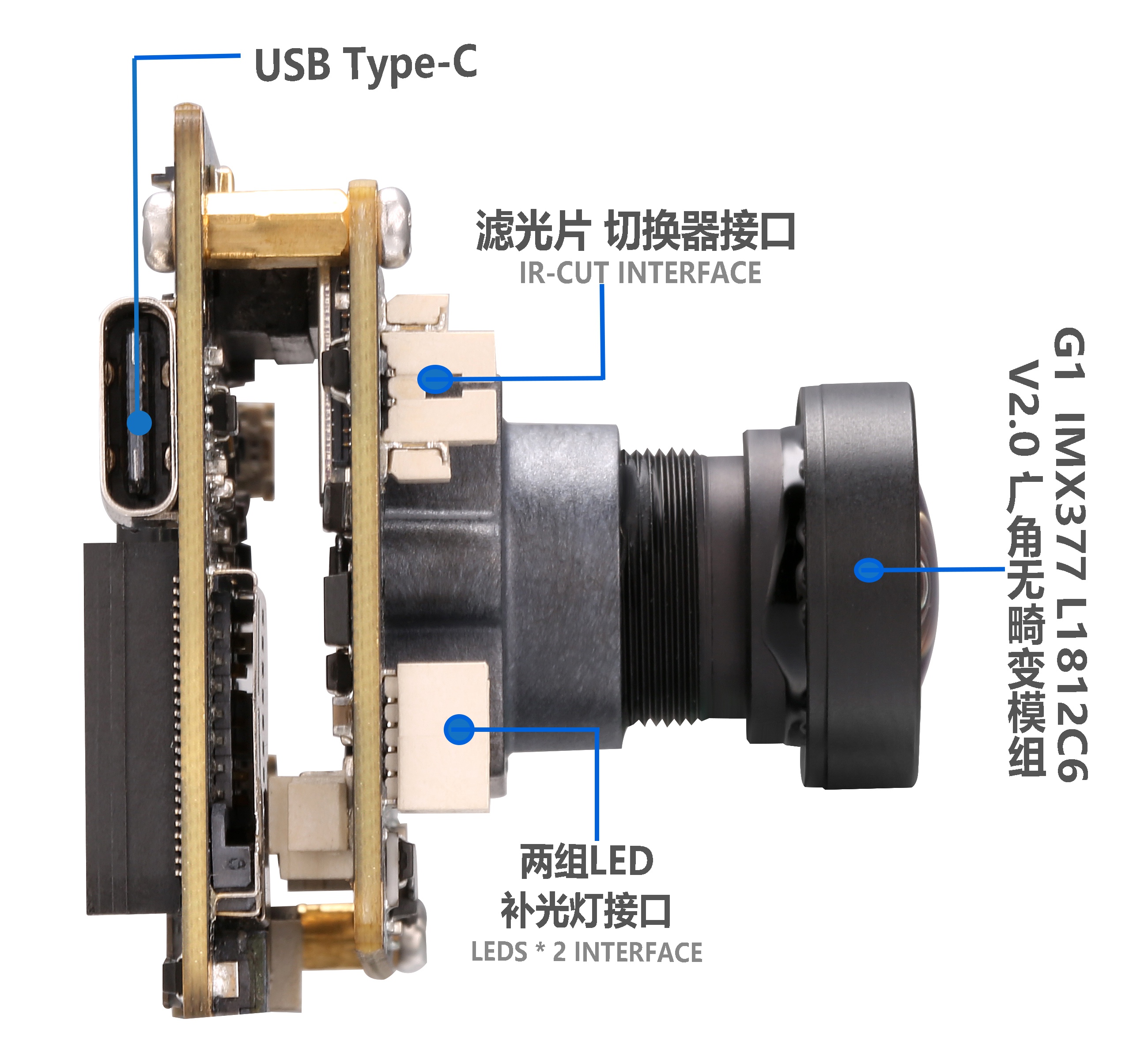

Sony IMX377 廣角無畸變模組：
可支持拍攝 12M 像素高清拍照，可達 4K@30FPS 的視頻拍攝。使用 ICM-40607 型號陀螺儀，支持先進的多軸 EIS 防抖圖像增穩功能。
USB Type-C接口：
此接口支持USB標準的5V電源輸入，可為主板供電，為電池（推薦7.7V電池）充電。連接電腦可直接讀取TF卡內文件，當作U盤使用。還可以當作PCCAM USB攝像頭使用。在USB接口上保留了一路相機控制串口UART3和一路相機調試串口UART1(串口功能可搭配G1-USB串口調試板使用)。連電腦U盤模式：插入TF卡，USB的另一端連接電腦，默認開機后自動進入U盤模式。連電腦PCCAM模式：插入TF卡，USB的另一端連接電腦，開機后自動進入U盤模式，短按電源鍵切換到PCCAM攝像頭模式。（右鍵單擊電腦“計算機”，在彈出的提示框中點擊左鍵進入“管理”，“設備管理器”，可在“圖像設備”中看到識別到相機的名稱Wasintek camera 。打開攝像頭工具“amcap.exe”，可以看到當前設備預覽畫面）。給電池充電：使用電源適配器（推薦5V2A）給機器電池充電，充電過程中紅燈常亮，充滿電綠燈常亮。
使用電池供電：
6.6V(低電關機）~8.8V，推薦使用7.7V高壓高密度電池。（特別注意：最高可支持12V接入，接入非7.7V型電池電源時，不可使用USB接口充電）
補光燈接口：
兩組補光燈接口支持擴展紅外燈，白光燈的燈板，給設備補光。
