G1-IMX258 光學防抖攝像頭模組（Ms054）

二維碼
分享
微信
復制鏈接
圖像傳感器Sensor IMX258 1/3.1（13M）
錄像分辨率 4K 3840*2160 60/50/48/30/25/24p 2.7K 2704*1520 60/50/48/30/25/24p 1080P 1920*1080 120/60/50/48/30/25/24p
拍照分辨率 1300萬
防抖功能 光學防抖
鏡頭參數 FF-IMX258 117°光學防抖鏡頭
微信掃一掃咨詢
產品參數
圖像傳感器Sensor
IMX258 1/3.1（13M）
錄像分辨率
4K 3840*2160 60/50/48/30/25/24p 2.7K 2704*1520 60/50/48/30/25/24p 1080P 1920*1080 120/60/50/48/30/25/24p
拍照分辨率
1300萬
防抖功能
光學防抖
鏡頭參數
FF-IMX258 117°光學防抖鏡頭
我知道了
產品詳情

G1-IMX258 光學防抖攝像頭模組（Ms054）


一、產品概述


G1-IMX258光學防抖攝像頭模組采用SONY IMX258 (1/3.1 inch）圖像傳感器，彩色方形像素陳列，最高達1300萬像素。1.12UM Pixel Size。配合G1攝像頭主板使用，可支持拍攝13M像素的靜止圖片，最高支持 4K@60FPS（差值），4K@30FPS 的視頻拍攝。全球最小的光學防抖攝像頭模組，可修正4度以內的輕微抖動。采用極細同軸線與攝像頭主板連接，方便各種安裝場景。支持光學防抖圖像增穩功能。模組板框尺寸為19*19mm，轉接板PCB尺寸為17*17mm。

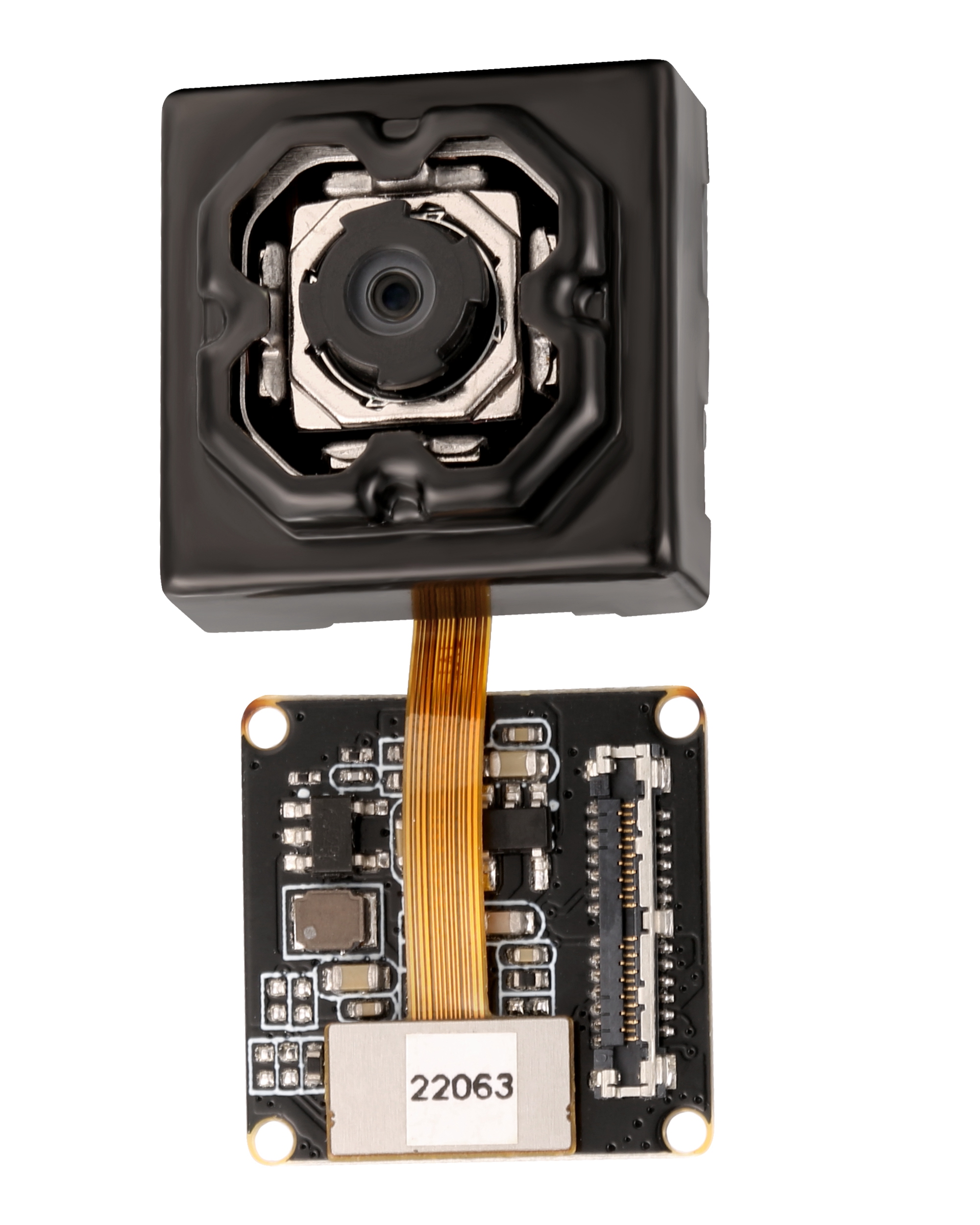

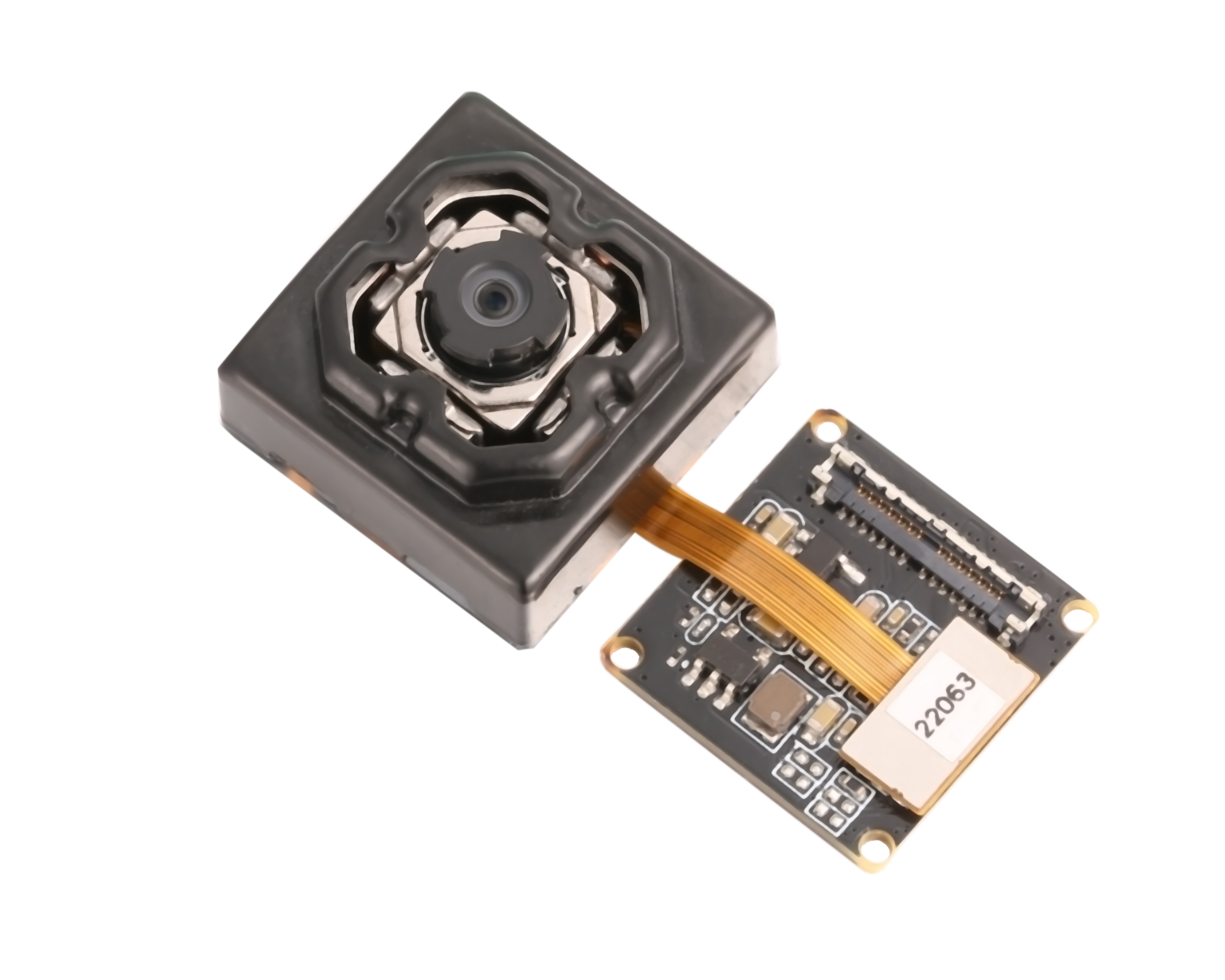

               光學防抖攝像頭模組                光學防抖攝像頭模組




二、規格參數


項目參數說明項目參數說明
產品名稱G1-IMX258 光學防抖攝像頭模組鏡頭型號

FF-IMX258 117°光學防抖鏡頭

硬件版本G1 S258 V1.0防抖類型光學防抖 圖像增穩
圖像傳感器SONY IMX258（13M）傳感器類型CMOS
有效像素點1300萬像面大小1/3.1
像素點大小1.12um工作溫度-10-+60°C
濕度Humidity
20%-80%儲存溫度-20-+80°C
PCB尺寸17*17mmPCB螺絲孔
間距:13*13mm,直徑:2mm
視頻分辨率
（搭配G1公板）
4K@24/25/30fps,4K@48/50/60fps（差值）

2.7K@24/25/30/48/50/60fps

1080P@24/25/30/48/50/60fps,1080P@120fps（差值）

720P@24/25f/30/48/50/60/120/720P@240fps（差值）

拍照分辨率
（搭配G1公板）
20M（5200x3900)(差值)

13M（4208x3120）

12M（4000x3000）

10M（3648x2736）

8M（3264x2448）

5M（2592x1944）

3M（2048x1536）

2M（1920x1080）

焦距Focal Length
2.35mm
鏡頭TTL Total Length
光圈(F/NO.)
2.4材質Construction6 elements ,all plastic
視角 View Angle117°畸變TV Distortion＜-10.5%


光學防抖攝像頭模組


三、同軸座子PIN定義


PIN

SIGNAL

PIN

SIGNAL

1

VCM_GND

16

MDN3

2

VCM_GND

17

NDP3

3

VCM_3.3V

18

AGND

4

SDA

19

AVDD_2.8V

5

SCL

20

VCM_3.3V

6

MIPI_GND

21

DGND

7

MCN

22

MCLK

8

MCP

23

DGND

9

MDN0

24

/RST(NC)

10

MDP0

25

PWDN(XCLR)

11

MDN1

26

DVDD_1.2V

12

MDP1

27

VDDIO_1.8V

13

Tool0(NC)

28

Reset_N(GPIO)

14

MDN2

29

ID(NG)

15

MDP2

30

DGND


光學防抖攝像頭模組


光學防抖攝像頭模組



規格書下載：G1-IMX258 光學防抖模組（Ms054）規格書.pdf?
